Caratteristiche

Carico automatico dei componenti da assemblare tramite sistema di vibratori

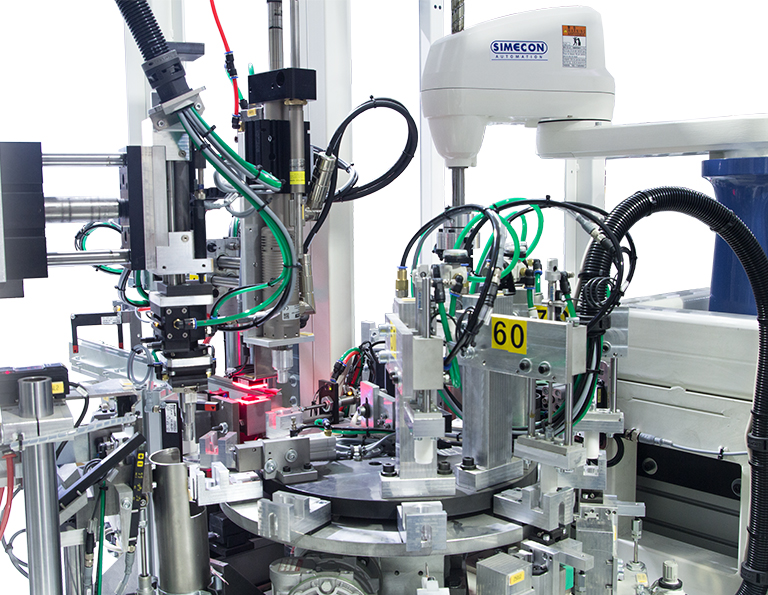

Un sistema di visione riconosce la rotazione del corpo che viene trasferita a un asse rotativo che orienta il pezzo prima di inserirlo sulla tavola rotante.

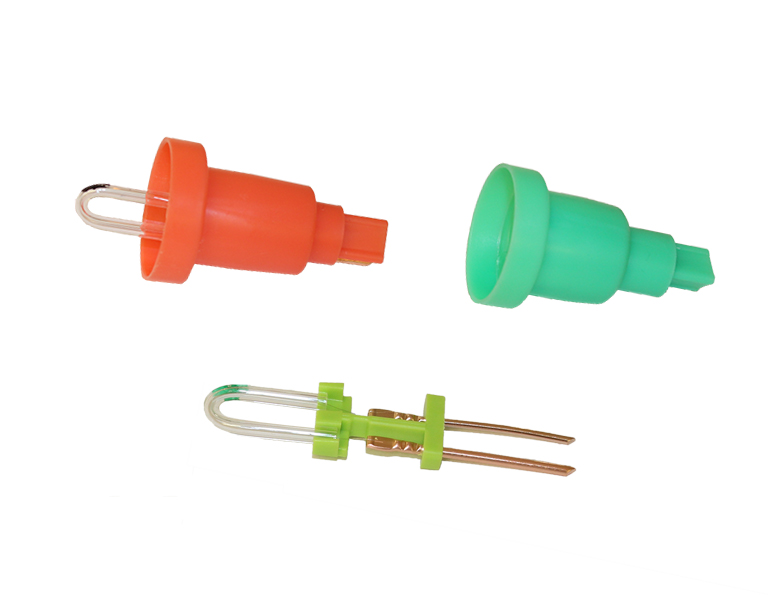

I corpi sono di 3 diversi tipo di colori quindi una fotocellula a riconoscimento colore determina se un pezzo è concorde alla ricetta selezionata a pannello operatore.
Inserimento della termocoppia tramite sistema di assi elettrici.
Un test di continuità e due test di altezza con potenziometri verificano il corretto assemblaggio della termocoppia.
Alla fine della tavola rotante un secondo sistema di visione controlla l'inclinazione e la rotazione della termocoppia.
Un Robot Scara scarica i pezzi di scarto in diverse scatole in base alla tipologia di difetto e pallettizza i pezzi buoni.
Un magazzino automatico a fine linea rende possibile una maggior autonomia della macchina.

Descrizione

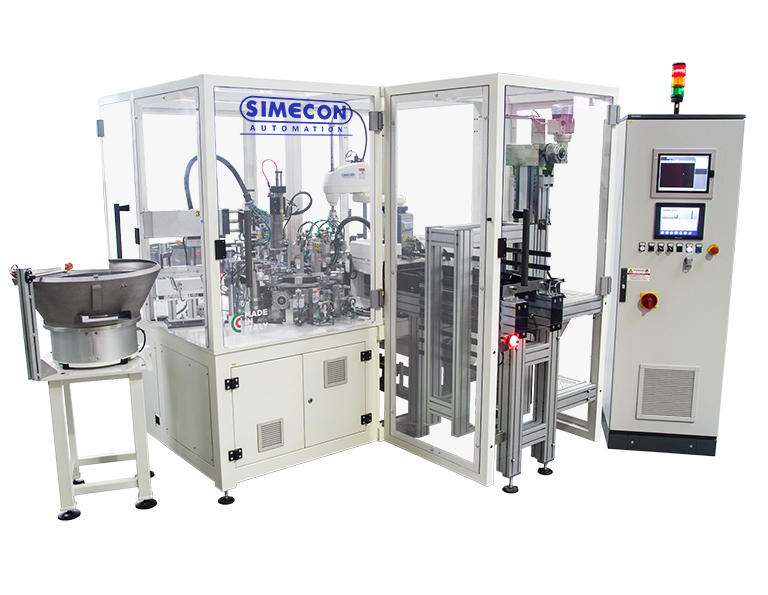

Macchina per assemblaggio e pallettizzazione termocoppie

Dati tecnici

  • Cadenza (pezzi/ora)1800
  • Componenti da assemblare2
  • Versioni prodotto3
  • Numero operatori1
